Máy nối khác nhau cho đai phẳng, băng tải và đai thời gian

Feb 26, 2023

Băng tải, đai truyền động, khớp nối đai thời gian

Băng tải, đai truyền động và đai định thời cần được kết nối thành hình vô tận trước khi lắp đặt vào thiết bị để sử dụng, do đó chất lượng của khớp đai ảnh hưởng trực tiếp đến tuổi thọ của băng tải và hoạt động trơn tru của băng tải đường kẻ. Mối nối nóng chảy, khớp nối và khóa thép thường được sử dụng cho khớp nối băng tải nói chung.

loại khớp

Khớp nóng chảy:

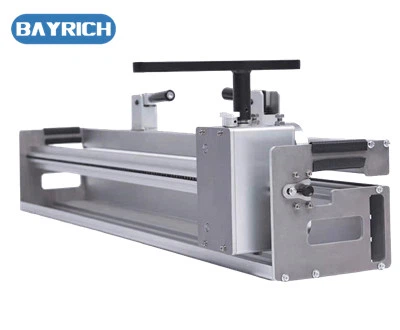

1. Rạch, Sử dụng máy rạch Bayrich rạch dây đai theo chiều rộng yêu cầu.

2. Tách từng lớp - Tách đai nếu là loại dày - Việc này giúp cho bên trong đai dễ bị nóng chảy khi đun.

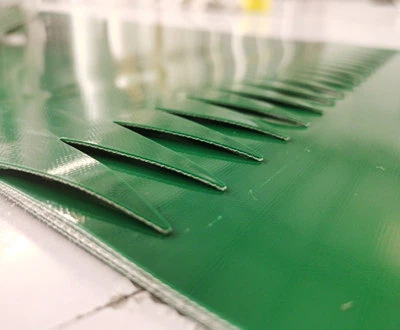

3. Đục ngón tay - Đục thắt lưng thành hình ngón tay ở hai đầu thắt lưng.

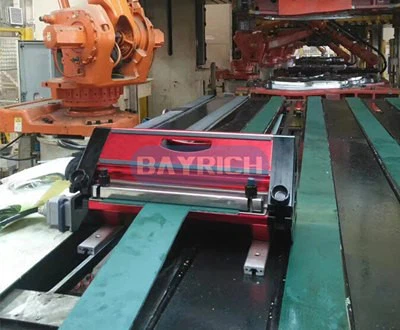

4. Ép nóng bằng cách sử dụng máy ép nóng đai Bayrich. Ở bước này dây curoa sẽ được nấu chảy và kết nối lại với nhau. Vành đai vô tận đã được thực hiện.

Khớp nối:

Lapping có thể được chia thành khớp nóng và khớp lạnh

Phương pháp quy trình hàn nóng;

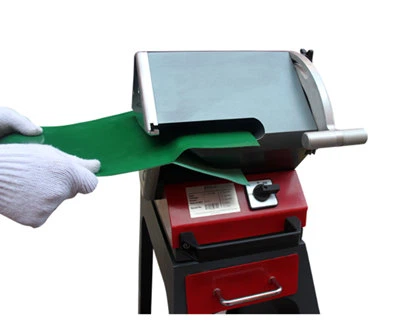

1. Đầu dây đai phải được xử lý theo lớp, so le từ trên xuống dưới, khuyến nghị mở nghiêng bằng máy mài Bayrich.

2. Nối ở lỗ mở.

3. Kết nối nóng chảy của máy ép nóng phía trên.

Phương pháp quy trình hàn nguội:

1. Hai đầu phải được xử lý theo lớp, so le từ trên xuống dưới, khuyến nghị mở nghiêng bằng máy mài Bayrich.

2. Bôi keo đặc biệt vào lỗ nối.

3. Nhấn bằng vật nặng trong một khoảng thời gian và đợi keo khô.

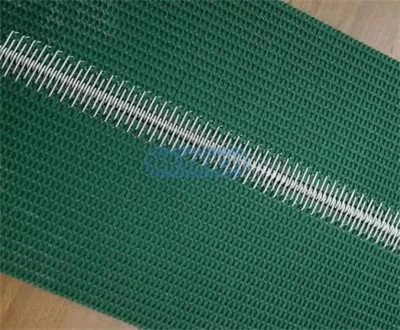

Khớp nối dây cơ khí:

1. Cắt lỗ mở gọn gàng.

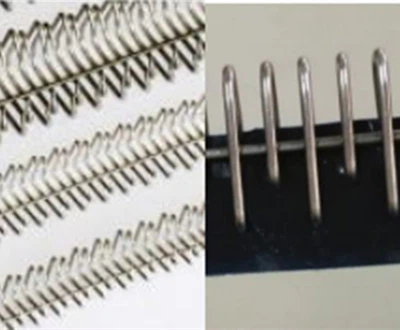

2. Lựa chọn quy cách khóa thép phù hợp với độ dày của băng tải.

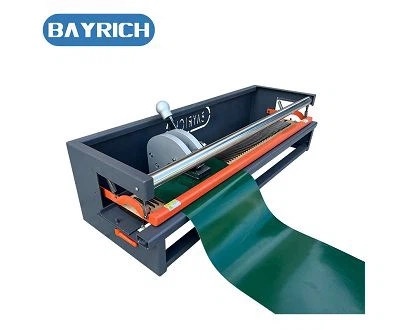

3. Đặt băng chuyền và khóa thép lên máy cắt đai Bayrich để xử lý.

4. Sau khi xử lý và đúc lần cuối, loại bỏ các góc của băng chuyền.

Giới thiệu trình kết nối

Chế độ khớp băng tải nhẹ

Tất cả các phương pháp có thể được áp dụng cho khớp của băng tải, nhưng khớp nóng chảy ngón tay thường được sử dụng. Mối nối sẽ rất chắc chắn theo cách này. Nếu có yêu cầu đặc biệt, có thể sử dụng dây buộc cơ khí và khớp nối.

Chế độ khớp của băng tải cao su

Mối nối lưu hóa thường được sử dụng cho các mối nối băng tải cao su.

Chế độ khớp vành đai thời gian

Chỉ có hai loại khớp đai thời gian: khớp ngón tay và khớp liền mạch. Trong quá trình nối ngón tay, cần chú ý rằng bề mặt ngón tay của đai thời gian và đầu kia phải hoàn toàn đồng nhất, nếu không sẽ không được sử dụng và nên chọn mô hình khuôn phù hợp trong quá trình nối nóng.

Mối nối liền mạch có nghĩa là đai thời gian được hình thành tích hợp mà không có bất kỳ mối nối nào. Việc sử dụng đai thời gian liền mạch mạnh hơn khớp răng về độ căng và độ chắc của đai.

Một cách khác để sử dụng đai thời gian là sử dụng lỗ mở và một đầu được cố định bằng dụng cụ mài mòn phù hợp.

Ngoài việc sử dụng vành đai định thời thông thường, các phụ kiện khác nhau cũng có thể được thêm vào trên bề mặt của đai định thời.

Chế độ khớp đai truyền phẳng

Chỉ có một phương pháp kết nối cho mặt phẳng của tấm, chồng chéo

Phương pháp quy trình:

1. Cắt vát và vát ở lỗ mở, mài và bôi keo

2. Giao diện được ghép nối và thiết bị được ép nóng
